ZYD50變壓器油真空濾油機圖片-ZYD3000L真空濾油機濾油手冊
2024-5-10 18:02:35??????點擊：

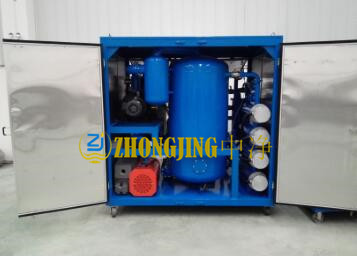

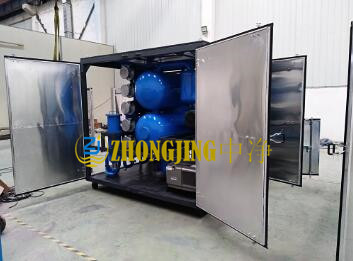

中凈牌ZYD50變壓器油真空濾油機圖片，ZYD50雙級真空濾油機圖片，ZJA50雙級變壓器油真空濾油機圖片，ZYD3000雙級真空濾油機圖片，ZJA3000雙級變壓器油真空過濾器圖片，ZJA30000雙級變壓器油真空濾油器圖片，真空過濾機中凈品牌廠家圖片。
ZYD50變壓器油真空濾油機操作步驟詳解：
A1、 真空濾油機啟動前檢查。
A2 檢查設備放置平穩，不得有滑動現象。
A3 手撥齒輪泵、真空泵靠背輪，泵轉子無卡澀現象。
A4 檢查進、出油口鋼絲軟管連接正常。
A5 檢查各閥門已關閉。
A6 放盡積水罐內存水。
A7 檢查電源連接正常。
ZYD50變壓器油真空濾油機停運操作步驟
D1 停止濾油機油加熱系統。
D2 關閉真空濾油機來油一、二次閥及粗過濾罐進油閥;
D3 停下真空泵，檢查真空罐真空降至零，關閉真空罐壓力調節閥;
D4 當排油泵出油管路無油流動后，停排油泵運行，關閉精過濾罐出油閥;
D5 斷開真空濾油機電機總電源;
D6 全面檢查濾油機，無異常后，作好記錄。
A1.ZYD50變壓器油真空濾油機聯系變壓器制造廠家，確定變壓器運輸方式、安裝需用油的總重量及變壓器油的牌號，確定變壓器油是桶裝運輸還是罐裝運輸。如果是罐裝運輸，確定油罐在變壓器安裝過程是否可以現場使用。
A2.根據變壓器制造廠家資料，規劃好施工現場，配備高真空濾油機、平板式濾油機、濾油紙、真空泵、真空泵油、水銀真空計、指針式真空表、指針式壓力表、油試驗儀、油管、閥門、儲油罐。變壓器油管路及抽真空管路可采用加強PVC塑料軟管。為提高濾油質量，儲油罐應加裝吸濕器。
A3.現場布置好臨時電源箱、水源及滅火器材。濾油機、真空泵、儲油罐、油管路、變壓器、臨時電源箱要可靠接地。
A4.中凈牌ZJA50雙級絕緣油真空濾油機、儲油罐剩余存油牌號如與新油牌號不同，須將濾油機、儲油罐剩余存油移出另外存放。將儲油罐內部清理干凈，保持儲油罐內部密封清潔，檢查加裝吸濕器內部吸濕劑顏色正常，油封油位正常。
A5.罐裝油放油時，連接好油管路，高真空濾油機自循環加熱油溫，濾油機自身清洗。用濾油機清洗熱油沖洗油管路。儲油罐內部擦洗干凈可不用變壓器油沖洗。沖洗油要單獨存放，做好標志。
A6、桶裝油放油時，利用平板式濾油機進行。平板式濾油機使用前，內部要清洗干凈。伸進油桶內部油管應使用鍍鋅管，管口前端加工成45°，兩端管口打磨平滑，使用前必須將鍍鋅管內外擦洗干凈。桶裝油抽取到底部時，檢查油桶底部油質情況，如雜質多，底部油可不抽取。
A6、到達現場的變壓器油用濾油機導入到儲油罐后，用高真空濾油機進行變壓器油過濾。為提高濾油效果，儲油罐油過濾應采用倒罐濾油方式，即將一個儲油罐內油通過高真空濾油機全部過濾到另一個儲油罐內，再從另一個儲油罐內過濾到原儲油罐內。如果現場儲油罐少，采用儲油罐自循環，要做好油罐密封。濾油機的出口溫度不應低于50℃。過濾后的變壓器油要取油樣試驗，判斷變壓器油是否凈化處理合格。油樣可從濾油機取樣閥門放油取樣。
E、 ZYD50變壓器油真空濾油機啟動操作步驟
V1 合上電源操作箱內電源總開關，電源指示正常;
V2 全開濾油機粗過濾罐進油閥，全開真空濾油機來油閥(原主油箱放水閥)一次閥，微開二次閥，檢查油管內有油流動;
V3 按下真空泵電源按鈕，啟動真空泵;檢查真空泵運行正常，真空表指示上升正常;
V4 調整真空罐真空調整閥，保持真空管內壓力為-0.06--0.08Mpa。
V5 當真空達到-0.06-0.08Mpa時，全開排油泵出口閥，按下排油泵電源按鈕，啟動排油泵，檢查排油泵運行正常;
V6 調整真空濾油機來油二次閥，使得管道內油流量滿足確保真空罐內油位低于油位計最低顯示油位以下;
V7 調整溫控儀，把溫控儀上紅綠燈中間的小按鈕移到“設定”位置(此時顯示設定溫度)，調節上面的旋鈕，設定溫度50-60℃，調好后再把紅綠燈中間的按鈕移到“測量”位置，此時溫控儀顯示溫度為實際測量溫度。
ZYD50變壓器油真空濾油機緊急停機操作步驟.
A 手拍濾油機“急停按鈕”，確認真空泵、排油泵卻以停下;
B 關閉濾油機油進、出口所有閥門;
C 進行其他異常處理操作。
D、ZYD50變壓器油真空濾油機啟停注意事項
11、 應在濾油機運行正常后，才可投入加熱裝置運行;
12、 啟動前及正常運行時，排油油泵出油閥門必須是打開的，不可 用于節流調
13、 關機前必須先關掉加熱裝置;
14、 排放積水罐水分時，應停機后排水;
15、 為了確保濾油機安全運行，濾油機出油管道內油不得滿管運行;
16、 運行人員必須在現場30分鐘觀察，確認真空濾油機真空罐油位 不再繼續上漲后，才可離開現場;
17、 每隔10-20分鐘到現場檢查1次濾油機運行情況;在整個濾油 機運行期間，應在DCS上密切監視主油箱油位變化，發現異常情況及時處理。
18、按下油溫加熱器啟動按鈕1(或1和2同時投入)，檢查加熱指示顯示正常，自動控制加熱系統運行正常。
19、濾油機工作原理：真空減壓、薄膜霧化、立體閃蒸脫水破乳化和微濾凈化技術、整機無濾芯、無濾板及純物理脫色、除味一體化;ZYD30變壓器油真空濾油機濾油機作用對象：抗磨液壓油(發黑、發紅、發白等)、機械油(12#、16#、32#)、輕質油(柴油、煤油等)等潤滑油.ZYD30變壓器油真空濾油機濾油機真空分離系統：引進意大利真空分離技術，由霧化器、反應器、分離室，聚油箱、抽氣室、消泡器、觀察窗、液位器組成.
