ZYD50變壓器油雙級真空濾油機原理-ZYD3000L真空濾油機說明書
2024-4-22 14:50:06??????點擊：

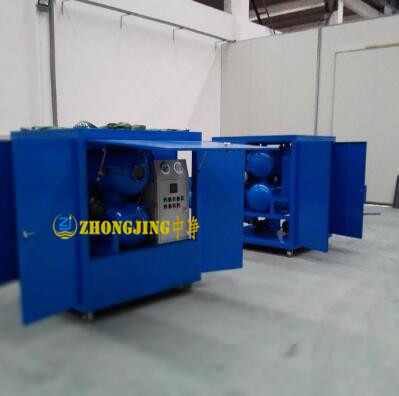

中凈牌ZYD50變壓器油雙級真空濾油機圖片，ZYD50雙級絕緣油真空濾油機圖片，ZYD50雙級絕緣油真空濾油機圖片，ZYD3000雙級絕緣油真空濾油機圖片，ZYD3000雙級絕緣油真空濾油機圖片，ZYD300雙級絕緣油真空濾油機圖片，真空凈油機中凈品牌廠家圖片。變壓器油雙級真空濾油機的主要功能是去除絕緣油中的微量水分、氣體、機械雜質、游離炭，提高絕緣油的特性指標。
變壓器油雙級真空濾油機原理特點
絕緣油脫色再生真空濾油機可以過濾油品中的雜質、水分等污染物，濾油機在平時也是要注意清潔保養的。下面就為大家講解一下，濾油機的過濾器如何保養。
1.濾油機粗濾過濾器
過濾器的核心部位是過濾器芯件，過濾器包括兩個部分：過濾器框和不銹鋼鋼絲網。其中，不銹鋼鋼絲網屬宜損件，需小心保護。如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
當粗濾過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質。清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，相關的設備會遭到破壞。
2.濾油機精密過濾器
精密過濾器的核心部位是過濾濾芯，過濾濾芯也是易損件，如果發現濾芯變形或損壞，需馬上更換。
當精密過濾器工作一段時間后，過濾器濾芯會攔截大量的雜質，這時壓力降增大，流速會下降，需及時清除過濾器內的雜質，同時要清洗濾芯。在清除雜質時，特別注意精密濾芯，不得變形或損壞。 此外，有些精密濾芯，不能多次反復使用，要特別注意。
以上就是過濾器的清潔保養方法，只有我們平時好好保養了濾油機，那么濾油機才能正常、穩定的工作。
一、真空濾油機概述及工作原理:
真空濾油機由加熱、過濾、真空、冷凝、吸附再生等幾大部件組成。分：加熱系統、過濾系統、真空霧化系統、供油系統及電器控制系統。由于使用廠家要求不同，真空濾油機還可增配除酸脫色吸附裝置。
特點1：一機多用，功能齊全。即可以脫水、脫氣、三組(粗、中、精)濾
清器、吸附再生的綜合工藝處理，又可單獨提供真空脫水脫氣，濾
除雜質及再生吸附等功能。
特點2：安全可靠。壓力、溫度、液位均有明確數據指示及機械自動控制。
特點3：高效、經濟、運行成本低。是同類油處理產品中功能齊、性能先進
的設備。
特點4：設計結構合理。便于移動使用或在線使用。
中凈牌ZYD50變壓器油雙級真空濾油機操作步驟詳解：
一、 真空濾油機啟動前檢查
1) 檢查設備放置平穩，不得有滑動現象;
2) 手撥齒輪泵、真空泵靠背輪，泵轉子無卡澀現象;
3) 檢查進、出油口鋼絲軟管連接正常;
4) 檢查各閥門已關閉;
5) 放盡積水罐內存水;
6) 檢查電源連接正常。
二、 中凈牌ZYD50變壓器油雙級真空濾油機啟動操作步驟
1) 合上電源操作箱內電源總開關，電源指示正常;
2) 全開濾油機粗過濾罐進油閥，全開真空濾油機來油閥(原主油箱放水閥)一次閥，微開二次閥，檢查油管內有油流動;
3) 按下真空泵電源按鈕，啟動真空泵;檢查真空泵運行正常，真空表指示上升正常;
4) 調整真空罐真空調整閥，保持真空管內壓力為-0.06--0.08Mpa。
5) 當真空達到-0.06-0.08Mpa時，全開排油泵出口閥，按下排油泵電源按鈕，啟動排油泵，檢查排油泵運行正常;
6) 調整真空濾油機來油二次閥，使得管道內油流量滿足確保真空罐內油位低于油位計最低顯示油位以下;
7) 調整溫控儀，把溫控儀上紅綠燈中間的小按鈕移到“設定”位置(此時顯示設定溫度)，調節上面的旋鈕，設定溫度50-60℃，調好后再把紅綠燈中間的按鈕移到“測量”位置，此時溫控儀顯示溫度為實際測量溫度;
三、 中凈牌ZYD50變壓器油雙級真空濾油機停運操作步驟
1 停止濾油機油加熱系統。
2關閉真空濾油機來油一、二次閥及粗過濾罐進油閥;
3 停下真空泵，檢查真空罐真空降至零，關閉真空罐壓力調節閥;
4 當排油泵出油管路無油流動后，停排油泵運行，關閉精過濾罐出油閥;
5 斷開真空濾油機電機總電源;
6 全面檢查濾油機，無異常后，作好記錄。
四、 中凈牌ZYD50變壓器油雙級真空濾油機緊急停機操作步驟
A 手拍濾油機“急停按鈕”，確認真空泵、排油泵卻以停下;
B 關閉濾油機油進、出口所有閥門;
C 進行其他異常處理操作。
五、中凈牌ZYD50變壓器油雙級真空濾油機啟停注意事項
1、 應在濾油機運行正常后，才可投入加熱裝置運行;
2、 啟動前及正常運行時，排油油泵出油閥門必須是打開的，不可 用于節流調
3、 關機前必須先關掉加熱裝置;
4、 排放積水罐水分時，應停機后排水;
5、 為了確保濾油機安全運行，濾油機出油管道內油不得滿管運行;
6、 運行人員必須在現場30分鐘觀察，確認真空濾油機真空罐油位 不再繼續上漲后，才可離開現場;
7、 每隔10-20分鐘到現場檢查1次濾油機運行情況;在整個濾油 機運行期間，應在DCS上密切監視主油箱油位變化，發現異常情況及時處理。
8、按下油溫加熱器啟動按鈕1(或1和2同時投入)，檢查加熱指示顯示正常，自動控制加熱系統運行正常。
真空濾油機適用于發電行業及電器制造廠、造紙廠、電化廠、工礦企業的變壓器油，汽輪機油(透平油)，潤滑油，液壓油等工業用油的脫氣、除雜濾水凈化及廢油再生。克服了一般真空濾油機只適用于脫除含微水油處理的缺點，是運行油凈化Z理想的專用設備。
A、用于不合格變壓器油、互感器油、開關油等絕緣用油的再生凈化處理，也可真空注油。
B、適用于110KV以上超高壓、特高壓大型送變電設備的施工安裝、維護及現場檢修。
C、用作高等級的新油、進口油、互感器油、超高壓變壓器油等油品的深度凈化處理。
V、也可用于電容器油、空調壓縮機冷凍油等油品要求微水含量及低的油品的深度脫水處理。
F、本設備兼備了真空注油、真空抽氣功能，可滿足現施工現場真空干燥、熱油循環過濾等功能。
G、由于采用雙級高真空設計，在高海拔地區使用本系列機型更顯優勢。
